Разборка стартера TOYOTA COROLLA FIELDER



Порядок разборки стартера Филдера

1. Снимите тяговое реле.

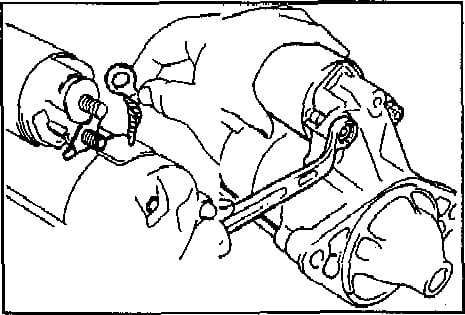

а) Отверните гайку и отсоедините жгут проводки от вывода тягового реле.

б) Ослабьте 2 гайки крепления тягового реле к крышке стартера со стороны шестерни
и снимите реле.

б) Ослабьте 2 гайки крепления тягового

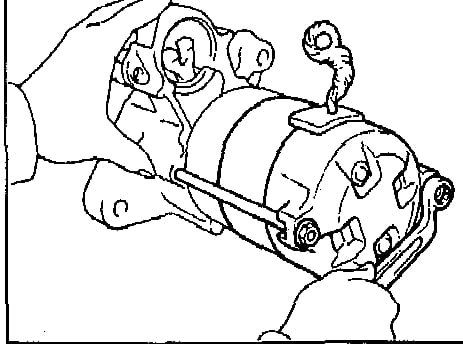

2. Отверните два стяжных болта и вытяните корпус в сборе c обмоткой статора вместе с якорем.

2. Отверните два стяжных болта и вытяните

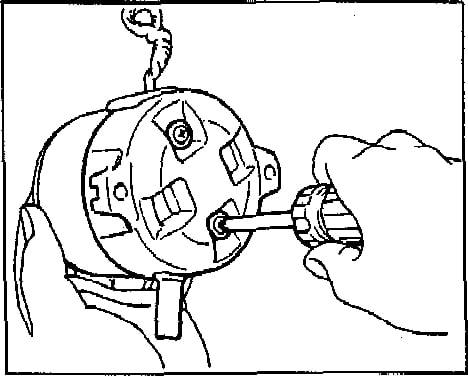

3. Отверните два винта и снимите крышку со стороны коллектора, придерживая
при этом жгут проводки.

3. Отверните два винта и снимите



4. Снимите щеткодержатель,

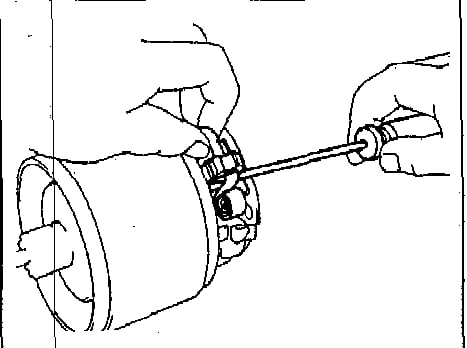

а) С помощью отвертки отожмите пружину и отсоедините щеткодержатель

б) Отсоедините 4 щетки и снимите щеткодержатель. (рис. ниже)

б) Отсоедините 4 щетки и снимите



5. Отсоедините якорь от корпуса стартера.

6. Снимите 2 кольцевых уплотнения с корпуса стартера.

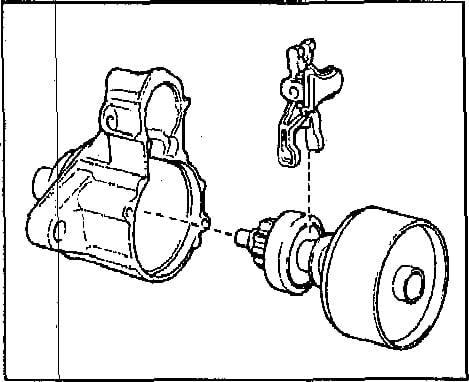

7. Отсоедините рычаг привода и обгонную муфту с шестерней привода вместе с амортизатором от крышки со стороны привода (рис. ниже)

7. Отсоедините рычаг привода0

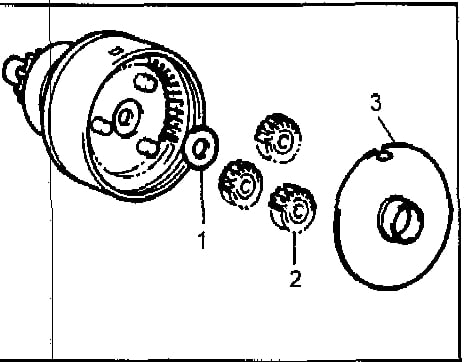

8. Снимите сателлиты. Отсоедините от амортизатора шайбу (1), 3 сателлита (2) и пластину (3).

 Снимите сателлиты.





9. Снимите обгонную муфту с шестерней привода

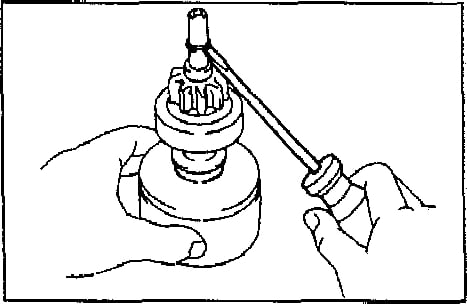

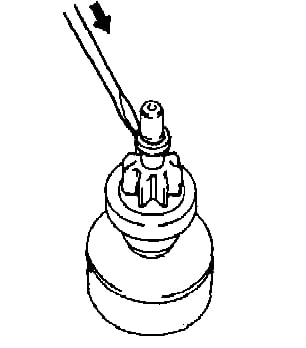

а) С помощью отвертки сдвиньте ог раничительную втулку к обгонной муфте. (рис. ниже)

9. Снимите обгонную муфту с шестерней

б) Отверткой извлеките стопорное кольцо.

в) Снимите ограничительную втулку и обгонную муфту. (рис. ниже)

б) Отверткой извлеките стопорное кольцо

10. Снимите водило и эпицикл.

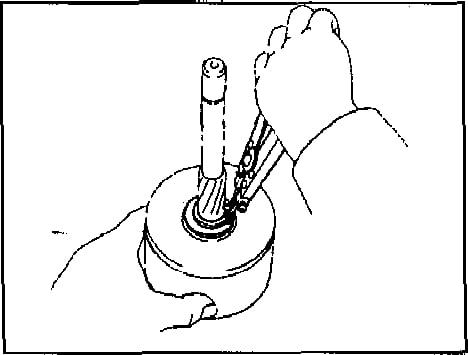

а) С помощью плоскогубцев снимите стопорное кольцо и шайбу.
б) Снимите водило и шайбу. (рис. ниже)

10. Снимите водило и эпицикл.
