Cнятие и установка стартера TOYOTA COROLLA FIELDER с двигателем 1NZ-FE, 2NZ-FE

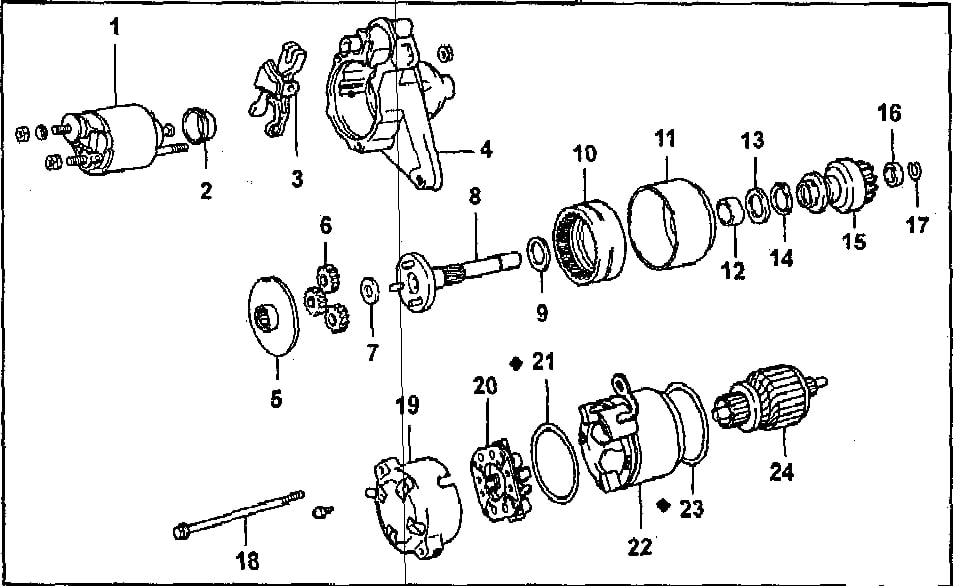

Стартер с редуктором планетарного типа - схема

1. Тяговое реле ;
2. Крышка сердечника ;
3. рычаг привода,
4 - крышка со стороны привода,
5 - пластина,

6 - сателлиты,
7 - шайба,
8 - водило,

9 - шайба,
10 - эпицикл,
11 - амортизатор,
12 - подшипник,
13 - шайба,

14 - стопорное кольцо,

15 - обгонная муфта,
16 - ограничительная втулка,
17 - стопорное кольцо,



18 - стяжной болт,
19 - крышка со стороны коллектора,
20 - щеткодержатель,

21 кольцевое уплотнение,
22 - корпус,
23 - кольцевое уплотнение,
24 - якорь.

Стартер Филдера  с редуктором планетарного типа - схема

для увеличения рисунка - кликните по нему







Порядок снятия и установки стартера Филдера для двигателей 1NZ-FE ; 2NZ-FE

1. Снимите правую часть защиты двигателя.

2. Снимите левую часть защиты двигателя

3. Снимите стартер
а) Отсоедините разъем.
б) Отверните гайку и отсоедините вывод "30".

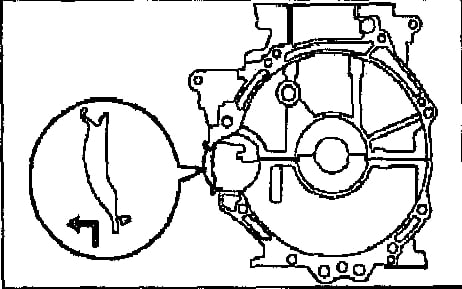

в) Снимите крышку стартера Abklthf , как показано на рисунке, поддев фиксатор

Снимите крышку стартера Abklthf , как показано на рисунке, поддев фиксатор



г) Отверните 2 болта и снимите стартер

4. Установите стартер.
а) Установите генератор и заверните 2 болта крепления. Момент затяжки 37 Нм
б) Подсоедините вывод "30" и заверните гайку. Момент затяжки 9,8 Нм
в) Установите крышку стартера.

Примечание:
- устанавливайте крышку до щелчка,
- если фиксатор крышки деформирован, замените его
