Система запуска TOYOTA COROLLA FIELDER. Проверка работы стартера



Система запуска Проверка работы стартера

Это тестирование проводится по времени в течении 3-5 сек.


1. Отверните гайку и отсоедините провод от вывода "С"

2. Подсоедините провода, как показано на рисунке.
Убедитесь, что шестерня обгонной муфты выдвинулась наружу.

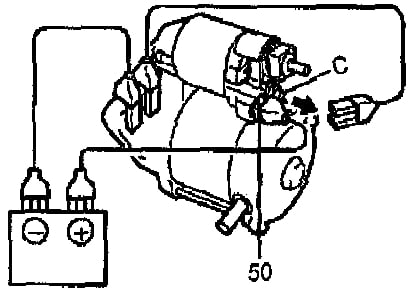

2. Подсоедините провода, как показано на рисунке, и убедитесь, что шестерня обгонной муфты выдвинулась наружу.

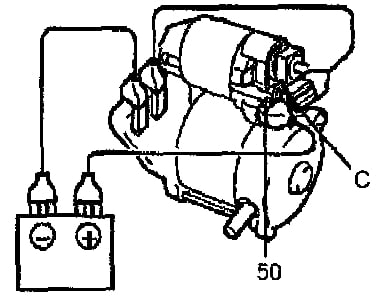

3. При подсоединениях, выполненных,как указано в предыдущем пункте, ивыдвинутой шестерне, отсоедините провод от вывода "С".

Убедитесь, что шестерня остается выдвинутой.

3. При подсоединениях, выполненных,

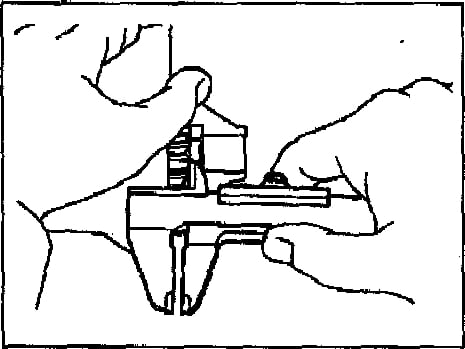

4. Проверьте зазор шестерни в выдвинутом положении. Номинальное значение 1 - 5 мм. см. рис.

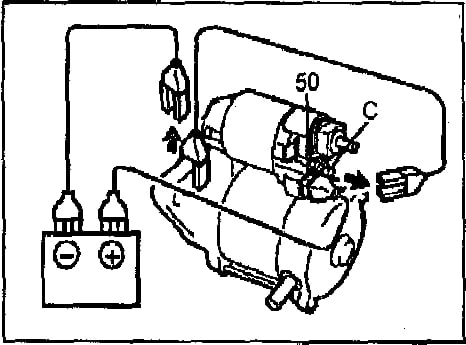

5. Отсоедините провод от корпуса стартера. Убедитесь, что ведущая шестерня втянулась внутрь.

4. Проверьте зазор шестерни в выдвинутом

6. Подсоедините провод к выводу "С и заверните гайку. Момент затяжки 9,8 Нм

7. Зажмите стартер в тисках.

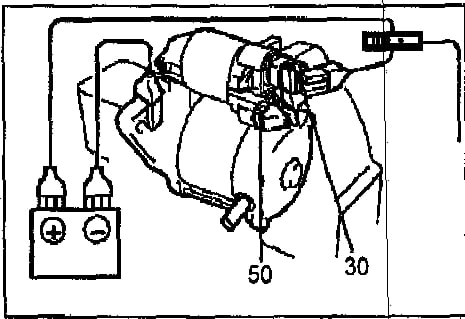

8. Подсоедините провода и амперметр, как показано на рисунке ниже


9.Подсоедините провод к выводу "50" и измерьте силу тока.
Номинальное значение - не менее 90А (при 11,5 В)




10. Проверьте реле стартера.

а) Убедитесь в наличии проводимости между выводами 1<->2.

б) Подайте напряжение аккумуляторной батареи на выводы 1 <->2 и убедитесь в наличии проводимости между выводами 3<->5.

8. Подсоедините провода и амперметр,
